Dispositivos e equipamentos utilizados
Descrição do dispositivo e equipamento de teste. Experimentos que consiste na pulsação hidráulica com óleo, utilizando uma pulsadora apropriada para ensaios de durabilidade.
Aqui um exemplo de um Bico injetor sem furos em sua cúpula, ou seja, sem saída de óleo, onde a pressão oscila de um valor mínimo, que é sempre de aproximadamente 100 bar, até um valor máximo, que é variável de acordo com cada tipo de motor e condição momentânea.
Nos testes aplicados aqui, foram utilizadas as seguintes pressões máximas: 1900, 2100, 2300, 2500 e 2700 bar.
Os Bicos preparados são montados em dispositivos que garantem a vedação da entrada de óleo no Bico, não permitindo vazamento.
Cada ensaio é executado com seis peças, sob a mesma pressão, de modo a se obter a mesma condição. Os outros ensaios subsequentes onde alteram-se a pressão máxima testada, são efetuados com outros seis novas peças. Neste caso foram feitos cinco experimentos, com seis peças em cada faixa de pressão, ou seja, foram testados no total trinta peças para a defiinição de um fator de segurança .

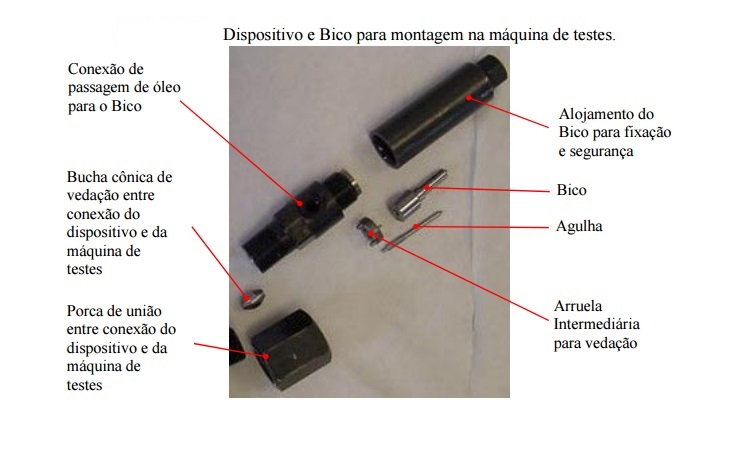

Dispositivos utilizados para a montagem

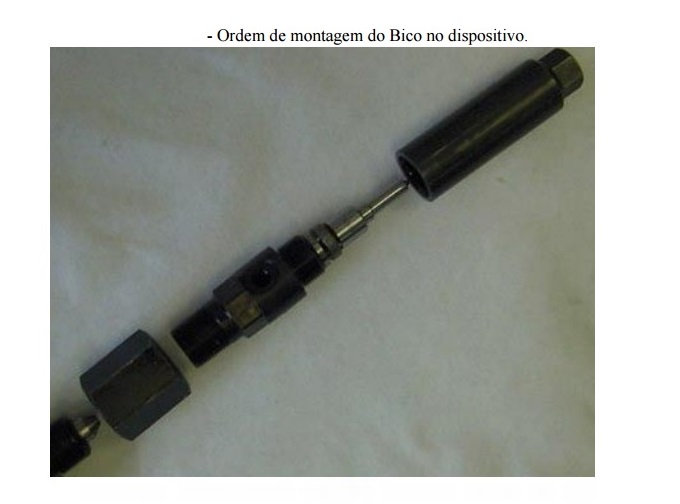

Sequência de montagem
Para montagem do dispositivo, coloca-se o bico com a agulha no alojamento de fixação. Esse dispositivo fixa o do mesmo modo quando montado em um Porta Injetor, ou seja, onde a porca de o segura. Também serve como uma segurança a mais evitando que pedaços sejam lançado caso haja uma quebra abrupta do mesmo.

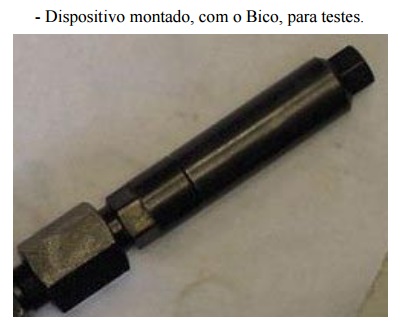

Dispositivo montado
No alojamento, coloca-se uma arruela intermediária para vedação e rosqueia-se a conexão de passagem do óleo contra a peça.
Aplica-se um torque de 90 Nm colocando a bucha cônica para se garantir a vedação.
Feito isto é feita a montagem na máquina para iniciar o teste.

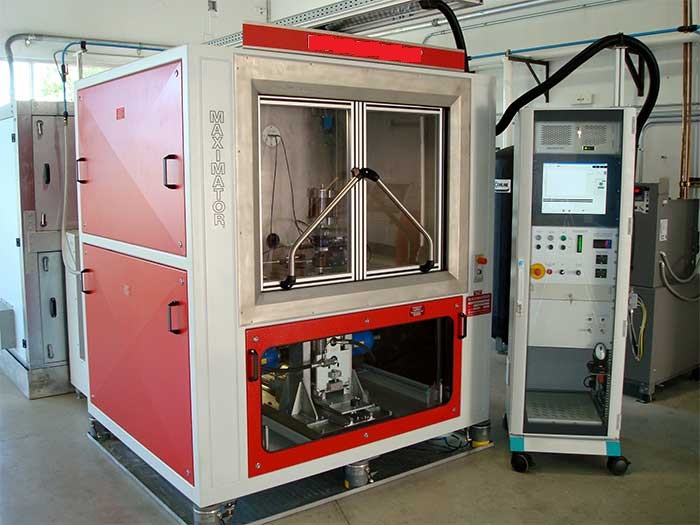

Para o teste de fadiga o equipamento utilizado foia pulsadora hidráulica que tem capacidade para até 4000 bar.
Os ajustes de pressão e frequência são feitos com muita facilidade no coputador da máquina. Neste caso utiliza-se uma frequencia de 15HZ o que demanda um tempo de 185 horas para que se complete cada faixa de testes.
Neste caso os valores de pressão utilizados variaram pouco. De 1900 à 2300 bar.
Porém a complexidade de alguns testes exigem que se execute em maior quantidade de níveis.

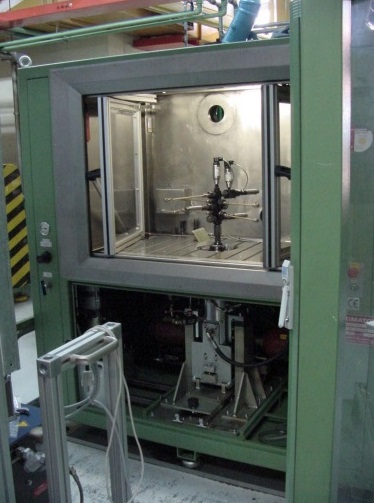

Equipamento utilizado

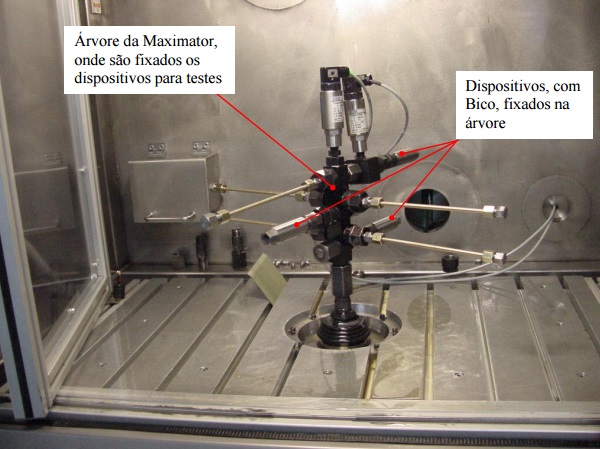

Observa-se aqui os dispositivos montados na ( árvore ) para o teste dos bicos, mas simultaneamente testando tubos de pressão. Obs. o teste de um produto não interfere no outro. aproveita-se assim a capacidade livre no equipamento para se realizar o ensaio com a mesma faixa de pressão.
Especificamente neste caso foram realizados testes em três níveis de pressão: 1900,2100,2300 bar ou seja utilizando 18 peças para o teste

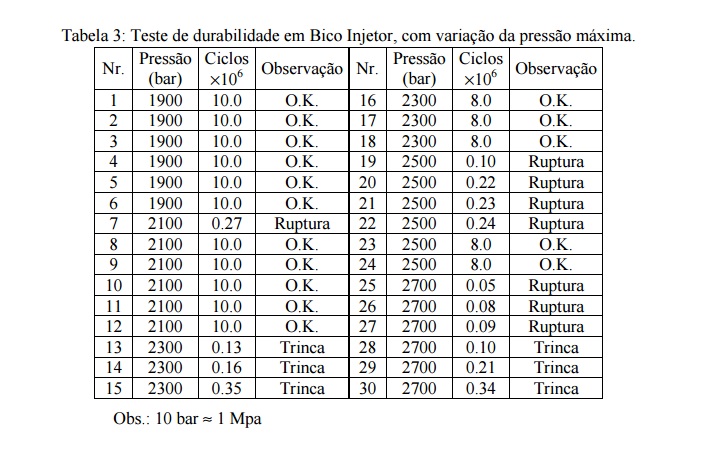

Os resultados acima representados mostram as faixas de pressão e número de ciclos quando ocorreram as rupturas nos bicos injetores testados.
Resultados estes para definir a curva de wohler.
Após obtenção destes resultados é possível definir o valor de segurança para a liberação do produto para a sua fabricação.

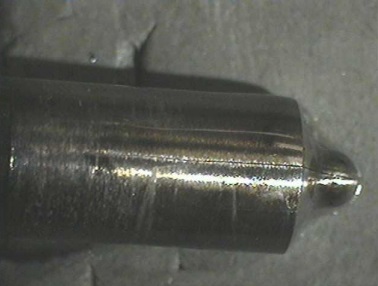

De igual modo para uma análise investigativa de possíveis falhas de campo.
Utilização
Este exemplo acima, refere-se especificamente à testes feitos em bicos.
Porém podem ser testados diversos tipos de produtos que sofram a ação da fadiga e para isto cria-se dispositivos adequados aos testes.
Determina-se as faixas de pressão à serem utilizadas tudo de acordo com a necessidade. Assim a gama de utilização do equipamento é bastante grande.
