Figura   A
Figura A

Esta ilustração mostra a quebra na cúpula do bico injetor por fadiga.(figura A) e no detalhe (figura B)

O Bico injetor foi escolhido como objeto de exemplo por ser o componente do sistema de Injeção qual sofre a maior solicitação e por isto mais esta sujeito à quebra.

Figura  B
Figura B

Consumindo muito tempo em testes para seu desenvolvimento, provoca um alto custo do projeto.  Entretanto, por meio de simulações é possÌvel reduzir o tempo e o custo do projeto.

Considerado o lìlimite infinito de fadiga (10000000 ciclos), ou se ir· falhar antes disto. Isto indicar se essa aplicão pode ser considerada variável quanto a sua vida útil.






Equipamento utilizado para testes: Pulsador hidráulico com capacidade para até 4000 bar de pressão.

Apesar de ser um curso e volume mínimo de óleo, este tipo de equipamento trabalha com motores muito grandes para que seja feito o bombeamento. O tanque possui capacidade para 1000 litros. Assim necessitando de um bom espaço para instalação.

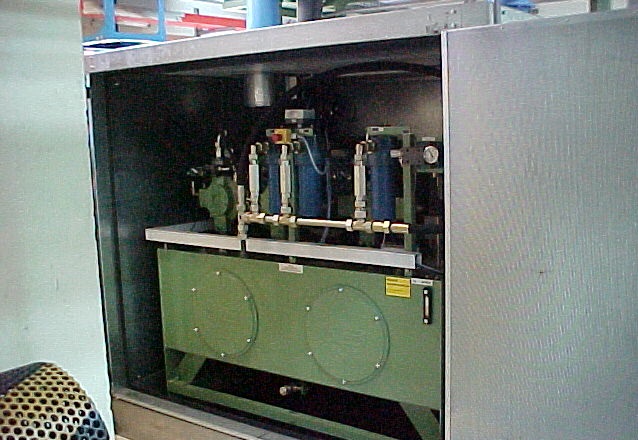

Tanque da bancada pulsadora

Na imagem de fundo pode se observar o tanque da bancada pulsadora.

 Este tanque utiliza 1000 litros de óleo iso e conta com três motores com bomba hidráulica para abastecimento do sistema.

Em azul estão os filtros do óleo em cada uma das bombas. para que obtenha um alto grau de limpeza.

É necessário ter muito cuidado com a filtragem do óleo utilizado reduzindo ao máximo o número de partículas de cavaco ou sugeira para assim,  garantir a integridade do cilindro pulsador.

A falta de cuidados principalmente com o cilindro acarreta em uma manutenção de custo bastante elevado, além do equipamento ficar parado.
