Informação Técnica

A utilização do bico Injetor em um conjunto porta injetor.

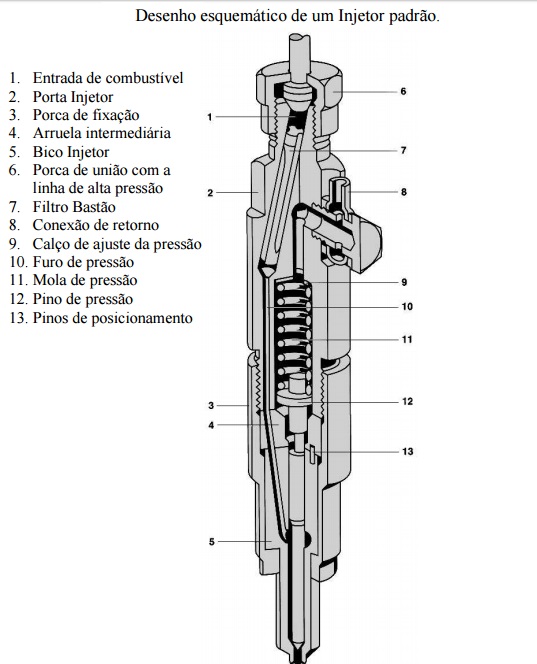

Existem vários tipos de Injetores para atender as diversas aplições no mercado. Para melhor entendimento, ser· apresentada a seguir uma forma básica da montagem de um Injetor completo. ( com o bico montado )

Figuras 1 e 2 Fonte: Apostila técnica Robert Bosch

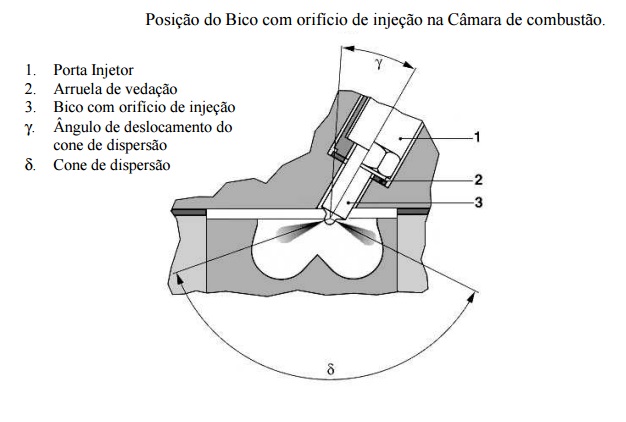

O bico é centrado no Conjunto Porta Injetor com mola filtro e conexões montados na câmara de combustão e Quando o corpo do Bico e a porca de fixaçãoo estão apertados, a arruela intermediária é forçada para cima contra a superfÌcie de vedação do Porta Injetor e a porca de fixação. A arruela intermediária atua como um limitador do curso da agulha, e centraliza o Bico no Porta Injetor com os seus pinos guia
